龙门吊车

发布时间:2020-02-18

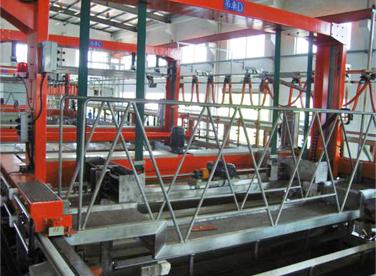

吊车

吊车的作用是按PLC的指令搬运挂具及工件到各个工位进行处理。吊车设有安全保护防撞框,碰到人或物会自动停止。

本套吊车为龙门型,吊车主架采用4t SUS304不锈钢钢板整体折弯成型,强度高,自身重量轻,车架经焊接完成后再经整体喷砂除锈,之后再做喷底漆及防腐性能较好的环氧树脂作面漆。油漆全部采用进口。

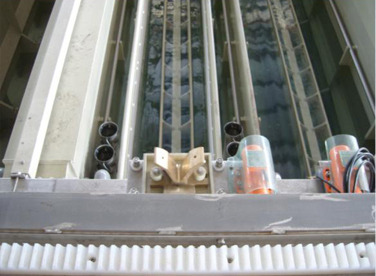

吊车不锈钢路轨采用表面贴一层不锈钢钢扁,表面打粗砂处理,保证吊车在高速运行时不打滑。



吊车不锈钢路轨采用表面贴一层不锈钢钢扁,表面打粗砂处理,保证吊车在高速运行时不打滑.

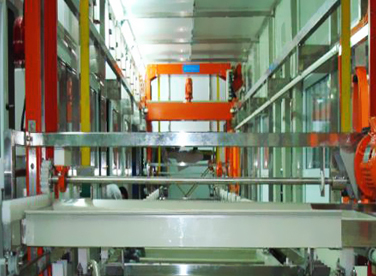

接水盘装置

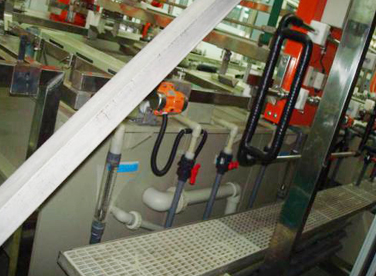

由减速机、驱动齿轮轴、齿轮齿条传动的一套滑动式接水盘机构,目的是减少槽液的交叉污染及减少吊车在每个槽的滴水停留时间。


吊车接水盆装置有便于防止药水串槽尔污染,当工件上升完成后此盆受过程控制自动驱动到内处,工件下放再自动打开之工效。

吊车设有安全保护防撞框,碰到人或物会自动停止。




吊车设有安全保护防撞框,碰到人或物会自动停止

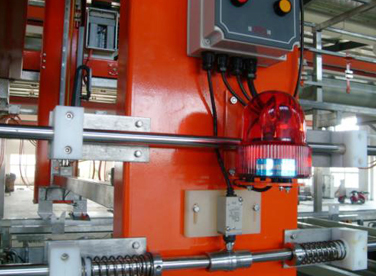

吊车安全保护防撞框,黑色部分是采用PE材质泡沫塑料棉保护以防止撞伤人。

吊车安全保护防撞框SENSOR感应部分,一旦人员在设备不小心撞到,马上感应到,吊车立即停止而不会撞伤操作人员。

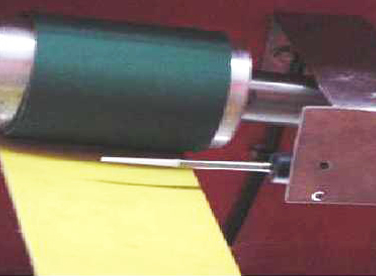

吊车设有升降皮带防止反转控制SENSOR,以防止在意外情况下皮带反转造成摔挥巴尔砸伤工件

吊车升降皮带防止反转控制SENSOR,一旦皮带反转时,SENSOR感应到后立即停止尔报警,操作人员根据DMS故障画面显示内容和解决步骤排除故障。





吊车下部设有挥巴防重迭SENSR,其目的是防止设备在起初运行前挥巴放置槽位不正确后,挥巴重迭带来摔挥巴尔使工件或其他零件摔坏。

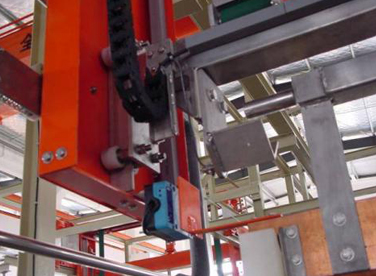

蓝色方体物为挥巴防重迭SENSOR,旁边红色块为挥巴上防重迭感应片,如另一挥巴在上限时,而下面已有挥巴已被SENSOR感应到了,此时PLC系统会自动控制停止上限的挥巴下降而报警,DMS故障画面会显示故障内容以便操作人员排除。

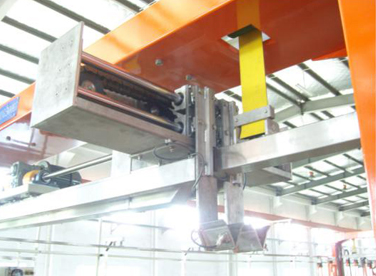

吊车吊钩设有挥巴脱钩感应SENSOR系统,以防止挥巴没有放置到位,挥巴脱钩等异常现象,有了这样的设置,就不会担心撞、脱、拖挥巴的异常。

吊车设有升降停止采用双重保护,以防止吊车提升臂上升或下降过头后损坏吊车。

当吊车上升到位时,启动稳定系统稳定挥把,防止吊车在横移时挂具晃动。
