药水循环与过滤和周边配管等系统

发布时间:2020-02-18

药水循环与过滤和周边配管等系统

阳极氧化槽过滤系统

根据阳极氧化槽药水的性质及操作温度条件,选择相适应的台湾进口塑宝牌过滤机,同时,泵的规格按药水的循环量3~4个循环每小时为依据选择,保证药水的循环良好。


化学抛光,过滤系统

根据化学抛光槽药水的性质及操作温度条件,选择相适应的台湾进口塑宝牌过滤机,同时,泵的规格按药水的循环量3~4个循环每小时为依据选择,保证药水的循环良好。

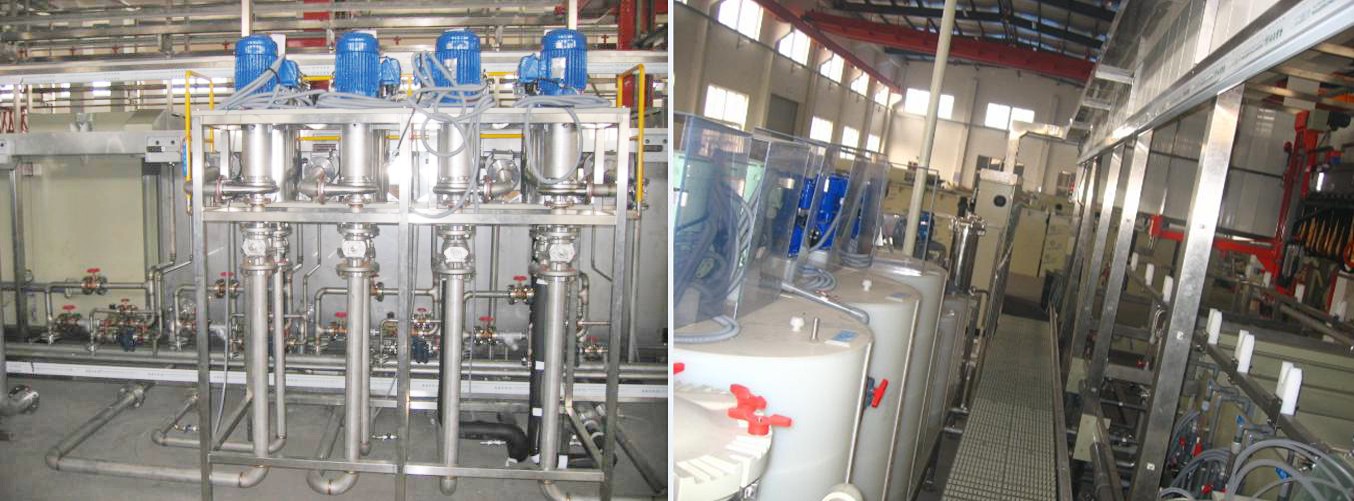

此为电解抛光,化学抛光槽不锈钢立式泵。

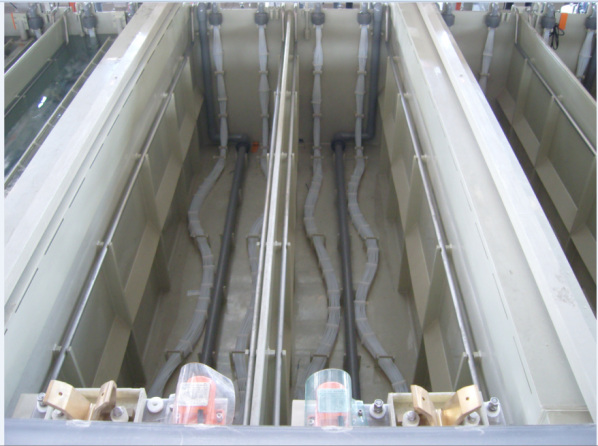

槽内循环喷管的喷水孔均为一排90°向下喷,小孔的孔面积总和约为喷水管横截面积的70~80%,以保证均匀喷水。

1582098233334352.png 1582098232562259.png

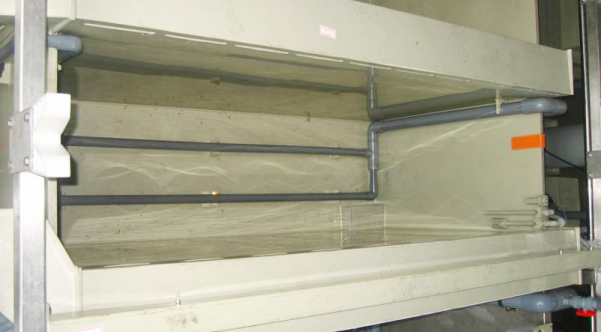

PVC材质槽内循环配管,根据药水性质和温度状况选择不同材质的循环配管。

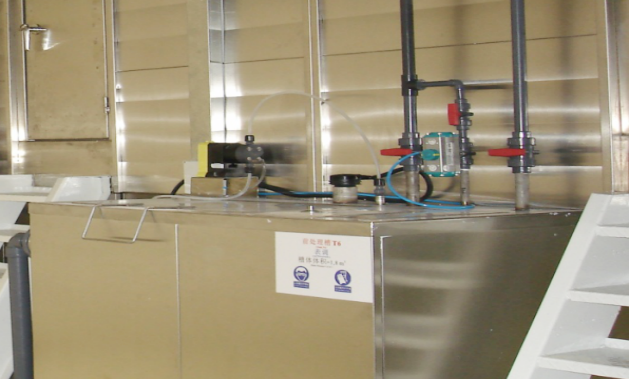

药水自动添加系统

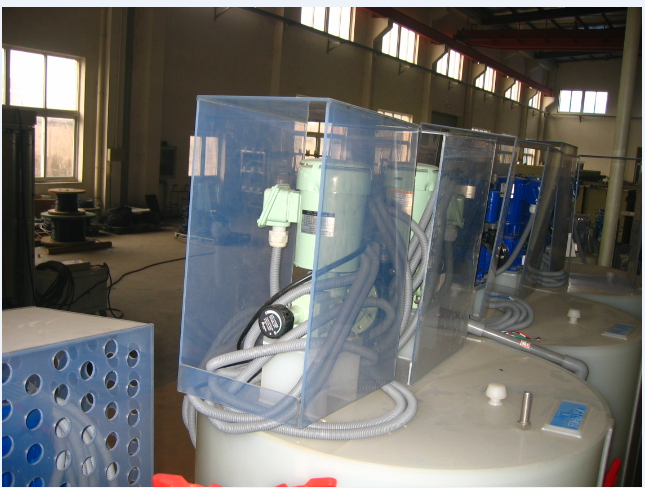

药水自动添加,是受到系统控制自动补充添加剂,避免人员疏忽导致产品不良;旁边设有带刻度的透明量杯,可以调整自动添加量。

1582098451305531.png 1582098452215302.png

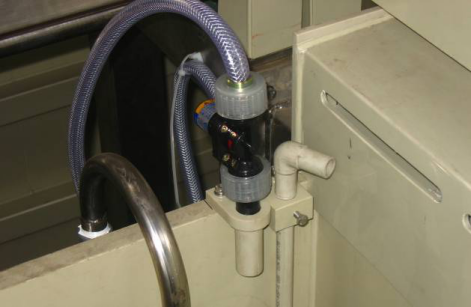

药水自动添加系统出口的另一侧是固定在槽边缘上,设有止回阀,避免药水倒吸回去。

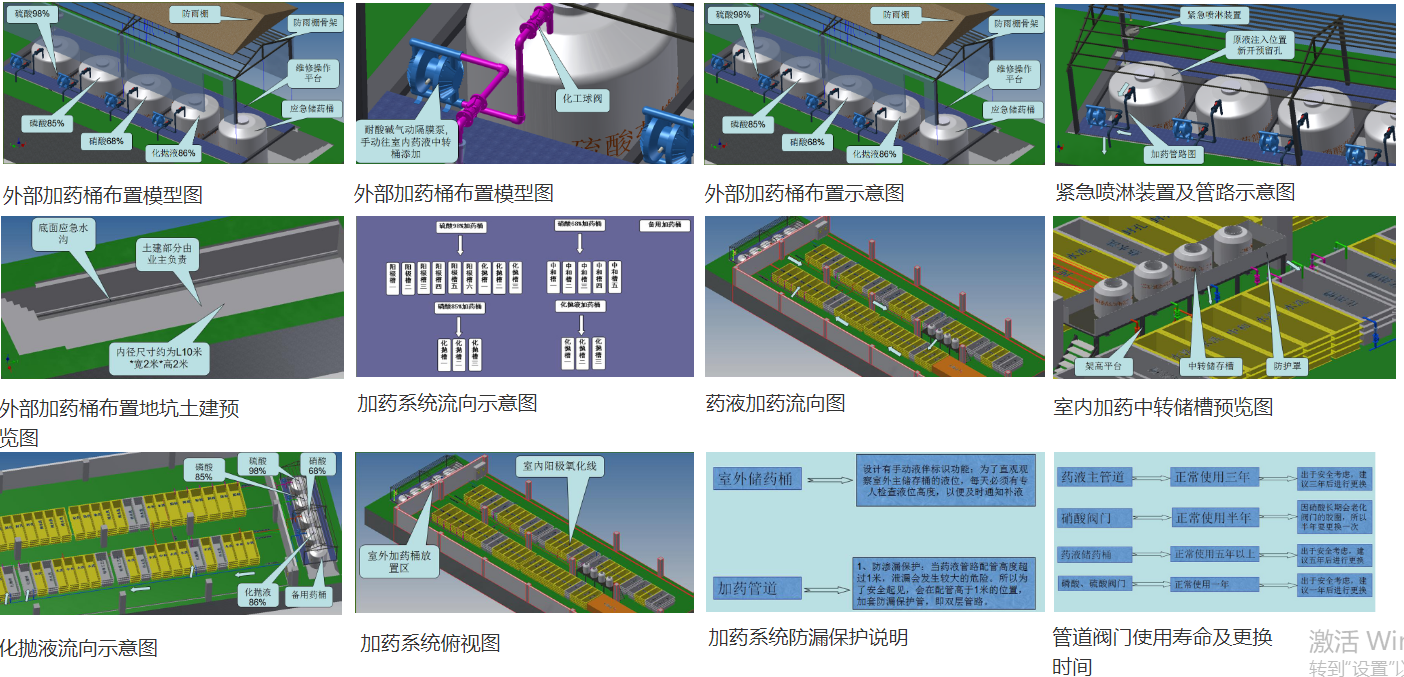

加药系统总体模型图

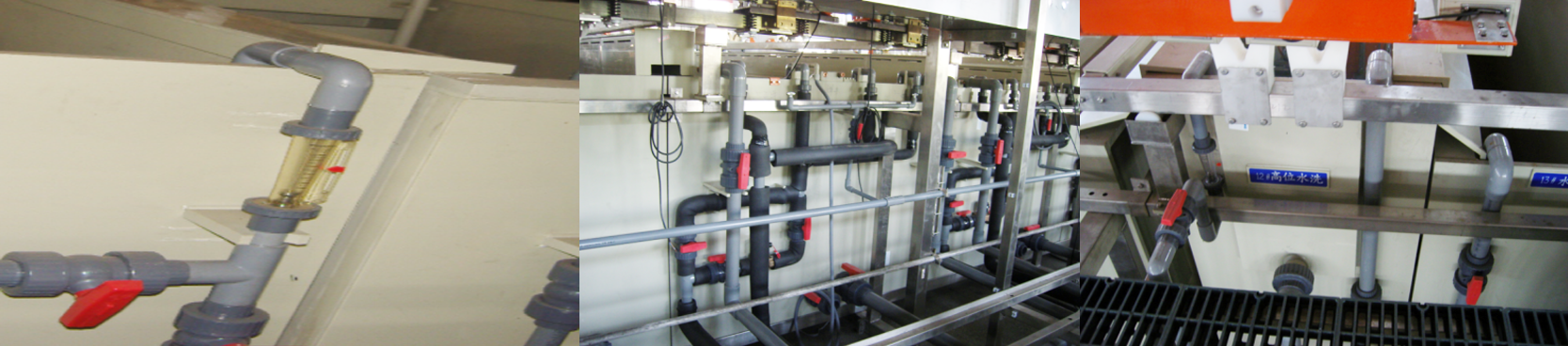

进水流量计系统

设备上设有进水流量计,上面设有刻度,其目的是为了能更好控制水源,从而得到节约水的作用
